Lưu lượng kế điện từ là gì?


Lịch sử phát triển của lưu lượng kế điện từ

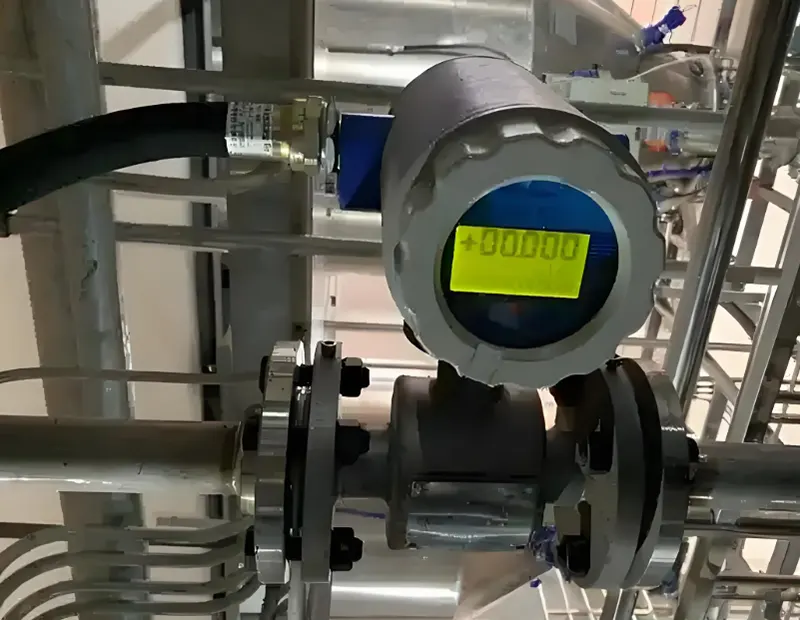

 Electromagnetic Flow Meters

Faraday đã phát hiện ra khả năng sinh ra suất điện động cảm ứng trong từ trường đối với một chất lỏng chuyển động vào năm 1832, nhưng mãi đến năm 1930, Williams mới công bố thành phần đầu tiên tương tự như lưu lượng kế . Sự phát triển thực sự sớm nhất của lưu lượng kế điện từ đến từ lĩnh vực y tế, và nhiều ý tưởng do Colin đề xuất (1936, 1941) hiện đã trở thành thông lệ tiêu chuẩn. Năm 1941, Thürlemann lần đầu tiên đưa ra một bằng chứng tổng quát, ở phần sau của chương này (xem Thürlemann, 1955 và Shercliff, 1962 để biết thêm cơ sở).
- Vào những năm 1950, sự phát triển của lưu lượng kế điện từ trong công nghiệp đi kèm với những điểm sau:
- Năm 1953, tại Hà Lan, lưu lượng kế Tobiflux (Tobi, 1953) được sử dụng để đo tơ tổng hợp kết dính, cát, nước và bùn axit ;
- Foxboro được cấp bằng sáng chế vào năm 1952;
- Nhạc cụ thương mại đầu tiên xuất hiện vào năm 1954 (Balls và Brown, 1959);
- Ứng dụng trong lò phản ứng hạt nhân;
- Công trình liên quan dẫn đến việc xuất bản một cuốn sách quan trọng của JA Shercliff (1962).

Nguyên lý của lưu lượng kế điện từ

Principle of electromagnetic flow meter

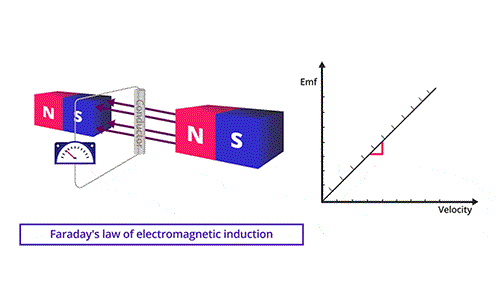

Chúng ta bắt đầu với cảm ứng từ đơn giản của một dây dẫn chuyển động trong từ trường. Như thể hiện trong Hình 1, một sợi dây đồng cắt một nam châm vĩnh cửu tạo ra các đường cảm ứng từ. Dây đồng chuyển động với tốc độ V theo hướng vuông góc với đường cảm ứng từ và chiều dài của dây đồng, do đó tạo ra suất điện động có độ lớn B1V ở cả hai đầu dây đồng, trong đó l là chiều dài của dây đồng và B là cường độ cảm ứng từ.

a wire moves in a magnetic field
Hình 1: Khi một dây dẫn chuyển động trong từ trường, một hiệu điện thế được tạo ra ở cả hai đầu

Hình 2 cho thấy các đặc điểm cơ bản của lưu lượng kế điện từ. Chất lỏng đi qua một đường ống tiết diện tròn, thường có từ trường được tạo ra theo phương thẳng đứng bởi dòng điện xoay chiều chạy qua đường ống. Để đảm bảo từ trường có thể đi qua đường ống, bản thân đường ống phải được làm bằng vật liệu phi từ tính. Từ hình vẽ, chúng ta có thể hình dung dây dẫn chất lỏng nối hai điện cực của đường ống giống như một dây đồng cắt các đường cảm ứng từ với tốc độ khác nhau, từ đó tạo ra suất điện động ở cả hai đầu. Để ngăn ngừa đoản mạch, đường ống được lót vật liệu cách điện. Điện áp trong chất lỏng được đo thông qua các điện cực gắn trên thành ống.

a wire moves in a magnetic field

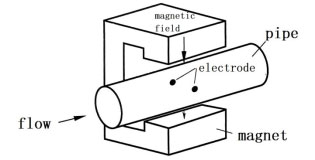

Hình 2: Lưu lượng kế điện từ đơn giản
Three wires move at different speeds in a magnetic field
Hình 3: Ba dây dẫn chuyển động với tốc độ khác nhau trong từ trường phân bố không đều trong không gian

Như thể hiện trong Hình 3, giả sử có nhiều hơn một dây dẫn chuyển động trong một từ trường. Dây P chuyển động với vận tốc V trong vùng từ trường mạnh B, dây Q chuyển động với vận tốc V/2 trong cùng vùng, và dây R chuyển động với vận tốc V trong vùng từ trường tương đối yếu B/4. Cường độ cảm ứng từ mà chúng tạo ra khác nhau:

P: ΔU p =BIV
Q: ΔU q =BIV/2
R: Δ U R = BIV/4

Nếu các dây này được nối với nhau, dòng điện sẽ được tạo ra, nhưng do chênh lệch điện thế, Δ sẽ giảm do tổn thất Ohmic. Quay lại thảo luận ở Hình 2, chúng ta sẽ thu được một sơ đồ điện thế phức tạp và dòng điện tuần hoàn. Mặc dù có sự phức tạp rõ ràng này, phương trình ứng dụng thực tế của lưu lượng kế vẫn rất đơn giản trong nhiều tình huống. Điện áp cảm ứng giữa các điện cực là:

ΔU EE =BDV m

Trong đó, B là cường độ cảm ứng từ, đơn vị T; D là đường kính ống, đơn vị m; V m
là vận tốc dòng chảy trung bình trong đường ống, đơn vị m/s. Phương trình cơ bản của lưu lượng kế này được sử dụng trong các điều kiện sau:
·Từ trường là đồng nhất;
·Sự phân bố vận tốc của chất lỏng là đối xứng trục.
Trong thiết kế hiện đại, việc đáp ứng các điều kiện trên là rất khó khăn. Do đó, thiết kế đã được cải tiến để giảm thiểu tối đa tác động của phân bố vận tốc chất lỏng lên tín hiệu đầu ra, đồng thời vẫn đảm bảo khoảng cách an toàn với từ trường mạnh đồng đều.

Sự co lại của lưu lượng kế điện từ

Hình 4 cho thấy các thành phần chính của lưu lượng kế điện từ điện cực điểm công nghiệp. Lưu lượng kế công nghiệp bao gồm hai phần: Bộ cảm biến (thành phần chính) và Bộ chuyển đổi (thành phần phụ).
Main components of industrial electromagnetic flowmeter

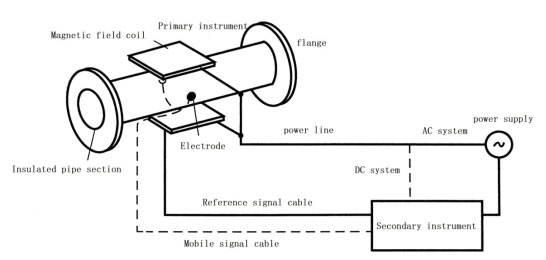

Hình 4: Các thành phần chính của lưu lượng kế điện từ công nghiệp

Bộ phận cảm biến bao gồm một ống đo cách điện, một khớp nối bích, một cuộn dây tạo ra từ trường và các điện cực. Ngoài ra, thường có các phương tiện để tạo ra các tín hiệu tham chiếu tỷ lệ thuận với từ trường. Đối với hệ thống nguồn điện xoay chiều (AC), máy biến dòng hoặc cuộn dây phát hiện thường được sử dụng; đối với hệ thống DC, dòng điện cảm ứng không đổi thường được đo.

Bộ phận chuyển đổi thường được gọi là bộ chuyển đổi, có chức năng:
1. Khuếch đại và xử lý tín hiệu chất lỏng;
2. Loại bỏ lực điện động lạc;
3. Đảm bảo bộ biến đổi không bị ảnh hưởng bởi biến động điện áp và nhiễu điện từ;
4. Đạt mức độ an toàn;
5. Giao tiếp hiệu quả với máy tính điều khiển của người dùng.

Bộ cảm biến lưu lượng kế điện từ (thành phần chính)

Electromagnetic flow meter sensor part

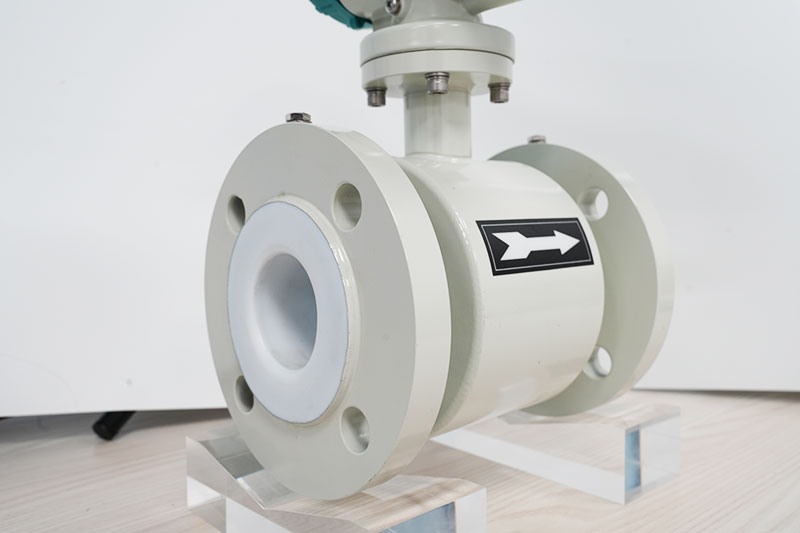

Bộ phận cảm biến lưu lượng kế điện từ

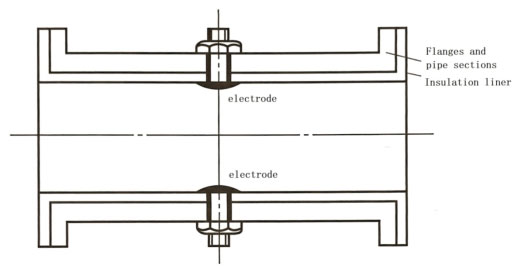

Để đảm bảo từ trường đi qua, ống đo (xem Hình 5) thường không có từ tính. Đường kính của ống có thể từ 2~3000mm, yêu cầu thông thường là đồng hồ đo lưu lượng cỡ 2", 3" , đồng hồ đo lưu lượng cỡ 4 inch, 8 inch , v.v. Phạm vi lưu lượng mà ống có thể đi qua có thể từ 0~28500m³/h hoặc cao hơn. Bề mặt bên trong của ống được cách điện để ngăn ngừa đoản mạch tín hiệu. Các điện cực được đặt ở cả hai đầu đường kính và kết nối của chúng vuông góc với đường cảm ứng từ. Điện cực thường rất nhỏ (đường kính từ 5~20mm) và đôi khi được gọi là điện cực điểm hoặc điện cực nút. Trong một số thiết kế, cũng có các điện cực lớn có thể có góc hồ quang 90° và chiều dài gần bằng đường kính.

Bảng 1 trình bày một số vật liệu cách điện điển hình, thường được tạo thành xung quanh các đoạn ống và kết hợp với các mối nối bích. Vận tốc dòng chảy quá lớn (lớn hơn 4 m/giây) có thể gây mài mòn, và có thể sử dụng lớp bảo vệ lót (Ginesi và Annarummo, 1994). Trước đây, các vòng tiếp địa được sử dụng làm điểm tham chiếu để đo điện cực trong các đường ống có lót hoặc không dẫn điện. Trong một số thiết kế, bảng tham chiếu hoặc điện cực có thể không được nối đất. Do dòng điện chạy qua chất lỏng, nó sẽ chảy xuống đất qua lớp tiếp địa và gây hư hỏng dòng điện. Trong trường hợp này, điện thế của thiết bị có thể được làm nổi, và sự an toàn của thiết bị có thể được đảm bảo thông qua bộ chuyển đổi cách ly.
Magnetic flow meter Test Tube
Hình 5: Ống nghiệm đo lưu lượng từ

Table 1 Lining Materials and Their Temperature Limits (to be verified with the manufacturer)
Material Application Temperature limit/℃
Natural rubber Prevent wear and chemical substances. -20~70
Chloroprene rubber Under oil and grease conditions, it can effectively prevent wear and chemical corrosion. 0~100
Teflon Hard rubber Prevent adhesion and chemical corrosion. 0~90
Fluorocarbon Polyurethane Artificial rubber Slurry
Polyurethane Prevent wear and impact. -50~70
Polytetrafluoroethylene (PTFE) Wear resistant, chemical resistant,suitable for food. -50~200
Ceramic 99.9% alumina (Al₂O₃) and ceramic metal (Pt-Al₂O₃) electrodes,sintered together

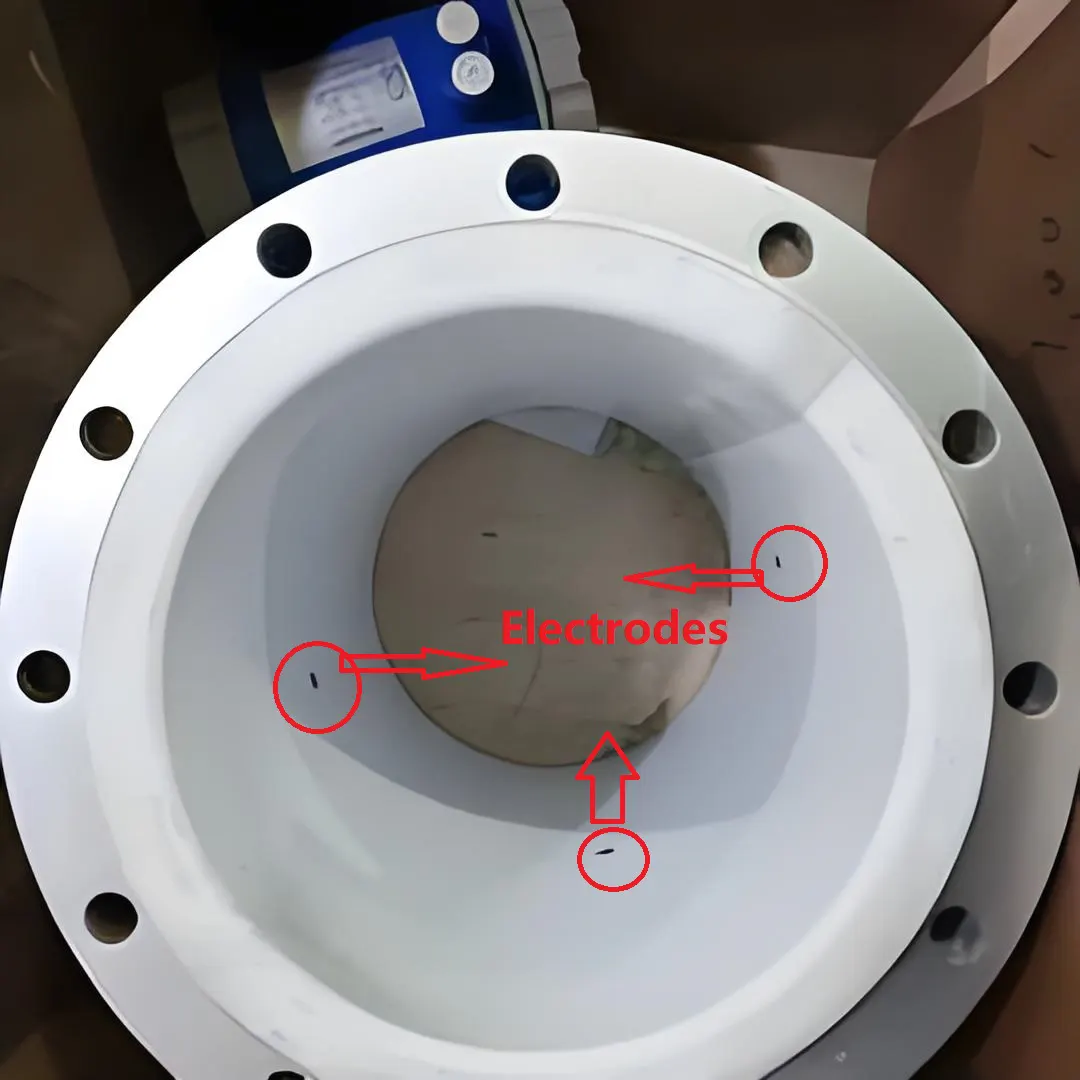

Vật liệu và thiết kế điện cực trong máy đo từ để đo chất lỏng

thiết kế lưu lượng kế từ chất lỏng

Điện cực thường đi qua lớp lót bên trong của đường ống và tiếp xúc với chất lỏng. Điện cực thường là một bu lông đầu bi, đi qua lớp lót bên trong và cuối cùng được kết nối với bu lông bằng dây dẫn điện. Do tiếp xúc giữa điện cực và chất lỏng, vật liệu điện cực phải được lựa chọn cẩn thận. Một số vật liệu được sử dụng bao gồm thép không gỉ phi từ tính (chất lỏng ăn mòn), hợp kim bạch kim-iridi, Monel, tantali, titan, zirconi (cho chất lỏng ăn mòn) và Hastelloy-C. Thép không gỉ cũng được khuyến nghị sử dụng để đo bùn, cũng như lớp lót gốm và kết hợp điện cực.

Điện cực cho lưu lượng kế từ tính trong ngành công nghiệp bột giấy

Trong bột giấy và các ứng dụng khác, giấy hoặc các vật liệu khác có thể va chạm với điện cực và gây ra tiếng ồn. Theo nhà sản xuất, việc phủ điện cực bằng gốm xốp có thể làm giảm hiệu ứng này. Do đó, cần sử dụng đồng hồ đo lưu lượng bùn .

Do sự tiếp xúc giữa điện cực và chất lỏng, nhiều phương pháp khác nhau đã được sử dụng để làm sạch điện cực. Bao gồm:
• Lau (có thể dùng dụng cụ cạo hoặc bàn chải để lau bề mặt điện cực) (Rose và Vass, 1995);
• Làm nóng chảy (ngắt kết nối điện tử khác và loại bỏ cặn bẩn trên bề mặt điện cực bằng dòng điện đủ lớn);
• Làm sạch bằng sóng siêu âm (sử dụng sóng siêu âm để làm rung các điện cực và gây ra hiện tượng rỗng cục bộ để đạt được mục đích làm sạch);
• Điện cực di động;
• Điện cực giống như viên đạn.

Phương pháp lựa chọn điện cực sạch phải được xác định dựa trên đặc tính của cặn. Trong nhiều trường hợp, điện cực có xu hướng tự làm sạch: khi chất lỏng đi qua điện cực, cặn bị hạn chế, và độ dẫn điện của lớp phủ trên bề mặt bên trong của thiết bị có thể thấp hơn so với hầu hết các chất lỏng khác. Trong các hệ thống DC hiện đại, trở kháng đầu vào có thể đủ lớn để bỏ qua ảnh hưởng của cặn. Tuy nhiên, trở kháng cao có thể gây ra nhiễu nhiệt trong tín hiệu điện cực. Vì vậy, mặc dù trở kháng cao đồng nghĩa với việc không có lỗi hệ thống, nhưng độ lặp lại của thiết bị sẽ giảm.

Từ trường thường được tạo ra bởi một tập hợp các cuộn dây và các thanh nam châm xếp chồng lên nhau. Công suất tiêu thụ điển hình của nó trước đây là 10-100 W, nhưng hiện nay có thể xuống tới 0,5 W. Nhờ sử dụng pin tuổi thọ cao, mức tiêu thụ điện năng thấp nhất có thể thấp hơn nhiều so với 0,5 W.

Hệ quả của việc sử dụng kích thích AC là tín hiệu cảm ứng hỗ tương được tạo ra do từ trường biến thiên trong vòng lặp được tạo thành bởi sự kết hợp giữa dây dẫn điện cực và chất lỏng. Hình 7 cho thấy một dây dẫn được cấu hình kém và vùng kết quả liên quan đến từ thông biến thiên. Vùng này không cần phải quá lớn để tạo ra tín hiệu tương đương với tín hiệu giao thông. Tín hiệu của nó trực giao (với độ lệch pha 90° so với tín hiệu dòng chảy), xấp xỉ điện áp trực giao ~2πfBA

Trong đó, f là tần số, B là cường độ cảm ứng từ và A là diện tích của vòng tác động được chiếu theo hướng của từ trường. Ví dụ, nếu f là 50 Hz, B là 0,02 T và A là 1cm2, điện áp trực giao xấp xỉ 0,6 mV. Tuy nhiên, tín hiệu được tạo ra khi di chuyển với tốc độ 5 m/s trong đường ống có đường kính 0,1 m là 10 mV. Góc pha của điện áp trực giao lệch 90 ° và bị tiêu thụ dưới dạng tổn thất sắt trong mạch từ, không thể giảm bằng thiết kế cơ khí hoặc mạch điện tử. Việc sử dụng kích thích DC có thể giải quyết vấn đề này bằng cách đo trực tiếp tín hiệu dòng chảy khi từ trường không đổi trong một khoảng thời gian nhất định. Tuy nhiên, cũng có những vấn đề khác, đòi hỏi điện áp lớn để nhanh chóng vượt qua độ tự cảm của cuộn dây và thiết lập từ trường, sau đó duy trì sự ổn định để đo lưu lượng.

Việc lắp đặt linh kiện không được làm đường ống vượt quá áp suất, và phải đảm bảo đường ống được đổ đầy chất lỏng. Thông thường, khi lắp đặt đoạn ống đo, kết nối điện cực phải nằm ngang để tránh hiện tượng đoản mạch điện cực khi xuất hiện bọt khí ở phần trên của đường ống.

Hầu hết các ống đo đều được làm bằng thép không gỉ, cho phép từ trường đi qua. Áp suất tối đa mà cảm biến có thể chịu được là 1000 bar.

Thiết kế cũng phải bao gồm các tùy chọn để sử dụng trong môi trường khắc nghiệt và nguy hiểm.

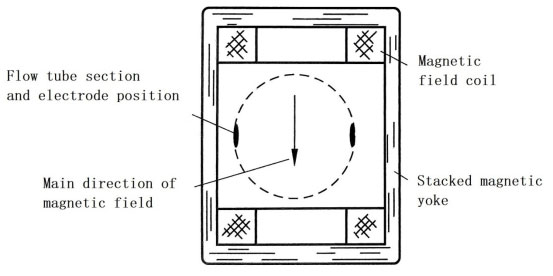

Magnetic field coil and yoke

Hình 6: Cuộn dây từ trường và ách

Relationship between magnetic field and signal leads

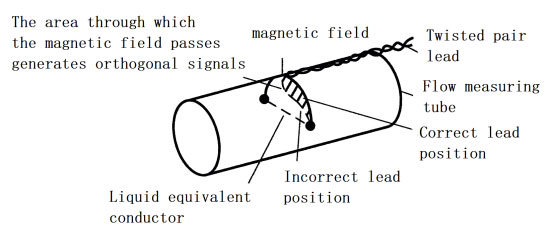

Hình 7: Mối quan hệ giữa từ trường và dây dẫn tín hiệu

Bộ truyền của lưu lượng kế Mangetic (thành phần thứ cấp)

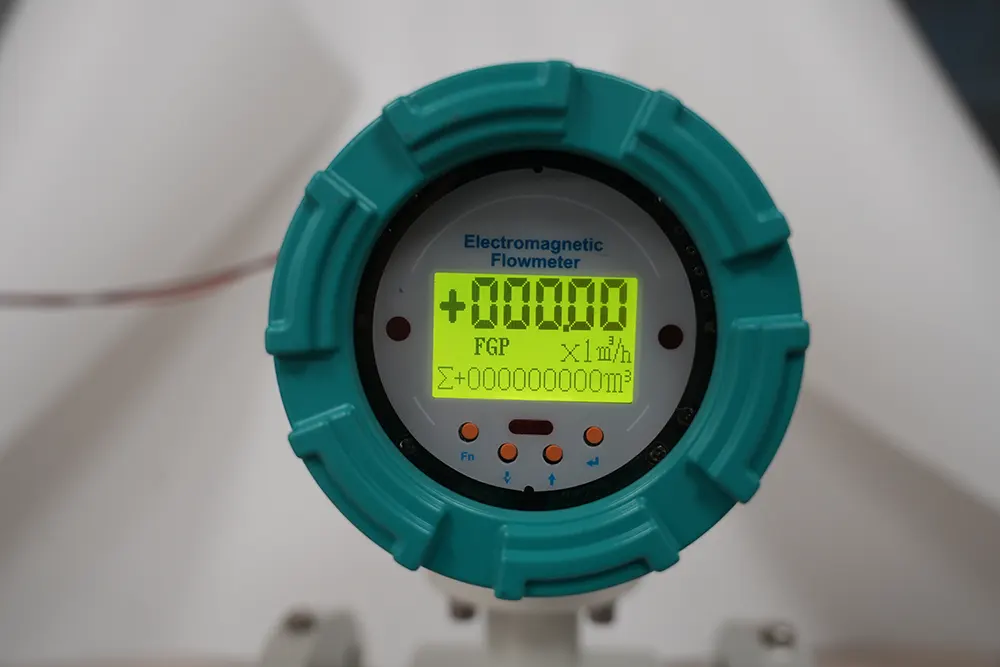

Transmitters of electromagnetic flow meters
Bộ truyền của lưu lượng kế điện từ

Ngày nay, nhiều loại máy phát lưu lượng điện từ có thể đạt được các chức năng cần thiết như lưu lượng kế kỹ thuật số. Loại giao tiếp có thời gian sử dụng lâu nhất là 50 Hz hoặc 60 Hz. Điều này là do nguồn điện chính là 50 Hz hoặc 60 Hz và ở tần số này, từ trường và tín hiệu lưu lượng cũng mạnh. Nhưng một số thiết kế mới phổ biến sử dụng sóng vuông tần số thấp với các chế độ khác nhau, khiến tín hiệu trực giao suy giảm trước khi tín hiệu lưu lượng được thu thập. Loại kích thích sóng vuông (kích thích DC) được đề cập ở đây có thể có nhiều tên gọi khác nhau tùy thuộc vào nhà sản xuất (Brobeil và cộng sự, 1993). Thuật ngữ 'loại DC' nên được sử dụng thận trọng, vì các thiết bị ban đầu đã sử dụng loại DC nhưng không thành công. Trong thiết kế DC, cường độ từ trường tương đối nhỏ, nhưng nhiễu điện tử và các hiệu ứng cơ điện trong bùn giống như trong thiết kế AC. Do đó, thiết bị DC được thiết kế mới nhất sẽ có một mô-đun công suất cao đặc biệt để giải quyết vấn đề này.

Bonfig và cộng sự (1975) đã mô tả một trong những thiết kế DC thành công đầu tiên, được gọi là trường DC chính. Hafner (1985) đã mô tả một hệ thống khác gọi là DC chuyển mạch, có các chức năng như giảm nhiễu (che chắn chủ động và thụ động), hoạt động điện hóa, đặt không tuần hoàn bộ khuếch đại, lấy mẫu nhiều tín hiệu, tần số thu cao hơn (lên đến 123 Hz), lọc kỹ thuật số và sử dụng mạch phân tích nhiễu dòng chảy. Việc sử dụng mức tiêu thụ năng lượng thấp trong thiết kế (giảm xuống còn 1,5W, với kích thước và trọng lượng nhỏ hơn) đáp ứng các yêu cầu về an toàn vốn có và truyền động bằng pin. Bộ điều khiển vi xử lý cũng cung cấp khả năng tự phát hiện, bù nhiệt độ, các công cụ chính và phụ có thể hoán đổi cho nhau và các chức năng tương tác. Ngoài ra, điện cực cũng cung cấp chức năng nối đất và kiểm tra ống khí. Herzog và cộng sự (1993) đã nghiên cứu các thiết kế DC chuyển mạch với điểm tham chiếu điện tử trong một chu kỳ và thảo luận về việc sử dụng điện cực thứ ba trong các đường ống đầy một phần.

AC SystemConversion Circuit Diagram

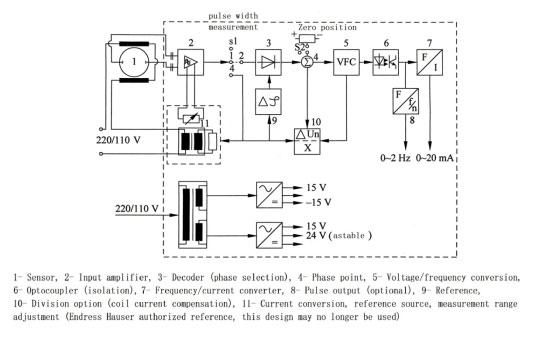

Hình 8: Sơ đồ mạch chuyển đổi hệ thống AC

Tín hiệu đầu ra thường là 0-10mA hoặc 4-20mA. Thiết bị có thể cung cấp hai đến ba núm điều chỉnh phạm vi để đáp ứng phạm vi đo đầy đủ của chất lỏng ở lưu lượng 1-10 m/s. Tuy nhiên, hiện nay, chúng đã được thay thế bằng công nghệ vi xử lý. Bằng cách sử dụng các thiết bị thông minh/thông minh để tự động điều chỉnh phạm vi tín hiệu đầu ra, thiết bị có chức năng truyền dẫn kỹ thuật số và phạm vi rộng hơn.


Hình 8 cho thấy sơ đồ khối điển hình của một mạch điện xoay chiều. Bộ giải điều chế loại bỏ điện áp trực giao qua tín hiệu tham chiếu, và mạch điện xoay chiều thu được tỷ số giữa tín hiệu dòng chảy và tín hiệu tham chiếu.

Sơ đồ khối trong Hình 9 (a) là một phương pháp điển hình được áp dụng trong các hệ thống DC. Như thể hiện trong Hình 9 (b), việc lấy mẫu tại thời điểm τn, τn+1 và τn+2 khuếch đại độ trôi đường cơ sở của tín hiệu sóng vuông do hiệu ứng điện hóa và các hiệu ứng khác gây ra, do đó, việc sử dụng ba điểm lấy mẫu là hợp lý.

Độ trôi bằng 0 có thể xuất hiện ở một số thiết bị, nhưng thường yếu. Nguyên nhân có thể là do không thể triệt tiêu hoàn toàn các điện áp bất ngờ, đặc biệt là điện áp trực giao. Mặc dù phương pháp cắt dòng được áp dụng ở lưu lượng thấp, hệ thống DC tuyên bố giải quyết được vấn đề trôi bằng 0 tại thời điểm này, nhưng điều này khó xác nhận. Độ trôi lưu lượng thấp thường bị giới hạn ở 1% phạm vi giới hạn trên (Ginesi và Annarummo, 1994) hoặc có thể thấp hơn.

Độ không chắc chắn chung của bộ chuyển đổi là 0,2% đối với nhiều loại điện áp chính, tín hiệu trực giao, biến động nhiệt độ, v.v. Nó cũng có thể đo tín hiệu dòng chảy nhỏ với độ chính xác thấp.

Schematic diagram of transmitter circuit for DC system

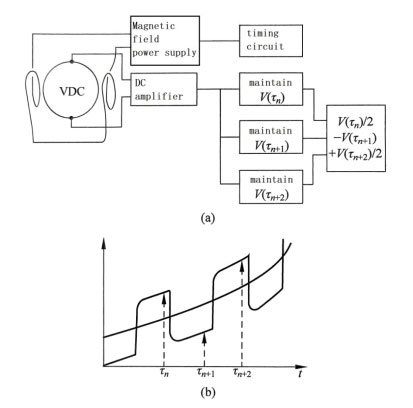

Hình 9: Sơ đồ mạch phát cho hệ thống DC
(a) Tuyến đường; (b) Tín hiệu đo lường

Bộ chuyển đổi lưu lượng kế từ tính thương mại sẽ cung cấp:
- Thời gian phản hồi lệnh là 0,1 giây;
- Tỷ lệ phạm vi: tối đa 1000:1;
- Dải lưu lượng: 0,005~113000 m³/h;
- Thể tích quá dòng xung đơn vị: 0,01~10L/xung.

Các đặc điểm được nhà sản xuất cung cấp bao gồm:
- Sử dụng cáp 2 pha có độ an toàn cao để cấp nguồn và truyền tín hiệu cho cảm biến;
- Thực hiện truyền tín hiệu số bằng cách điều chế tín hiệu tương tự thông qua giao tiếp;
- Bảo vệ giữa các linh kiện, bảo vệ IP65 cho bộ chuyển đổi;
- Tần số kép (xem Hình 10) có lợi cho cả tần số cao và thấp: xử lý tín hiệu riêng biệt trước khi hợp nhất tần số sẽ mang lại độ ổn định dòng chảy thấp và tiếng ồn thấp;

Schematic diagram of dual frequency working circuit

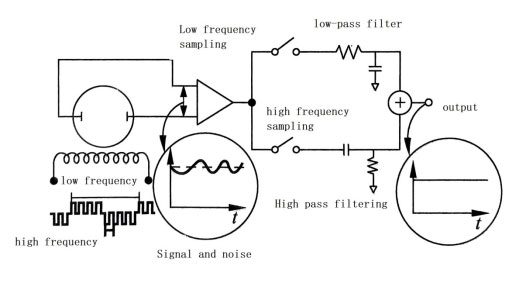

Hình 10: Sơ đồ mạch làm việc tần số kép
(tham khảo được ủy quyền bởi Yokogawa Europe BV)

- Truyền dẫn không bị nhiễu;
- Tự kiểm tra hoặc tăng cường dữ liệu phát hiện;
- Máy dò không lưu, sử dụng điện cực để cảm nhận tình trạng không lưu và phát ra âm thanh báo động (Ginesi và Annarummo, 1994);
- Điện cực nối đất;
- Phát hiện nhiễm bẩn điện cực chính;
- Đo lưu lượng hai chiều bằng mạch điện thích hợp;
- Tự động điều chỉnh phạm vi.

Mạch tích hợp ứng dụng cụ thể (ASIC) có thể cung cấp các chức năng như hệ thống kiểm tra tự động để phát hiện dòng chảy ngược của chất lỏng và các lỗi khác, báo động, phạm vi kép và một số giao diện truyền thông (Vass, 1996).

Hiệu chuẩn và vận hành đồng hồ đo lưu lượng từ

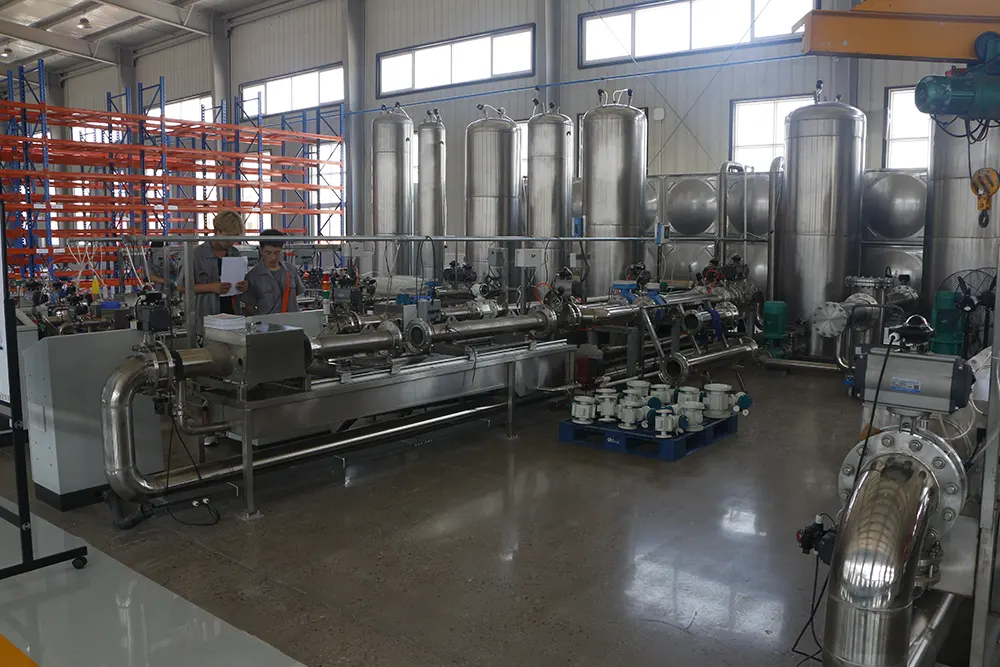

SHD series Electromagnetic flow meter calibration workshop
Xưởng hiệu chuẩn lưu lượng kế điện từ dòng SHD

Do sự khác biệt giữa các thiết bị trong quá trình sản xuất lưu lượng kế, lưu lượng kế điện từ cần được hiệu chuẩn, thường do nhà sản xuất thực hiện. Ví dụ, một nhà sản xuất lưu lượng kế từ cung cấp một thiết bị tiêu chuẩn với 13 điểm hiệu chuẩn, thường được gọi là hiệu chuẩn ướt. Hiệu chuẩn khô đề cập đến việc hiệu chuẩn lưu lượng kế điện từ bằng cách đo từ trường để thu được tín hiệu chất lỏng. Mối quan hệ giữa từ trường tại một điểm cụ thể và tất cả các dải đo của thiết bị không đơn giản như phương trình (12.2), điều này có nghĩa là bất kỳ hiệu chuẩn khô hiện tại nào cũng cần được thực hiện thận trọng.

Hoạt động của lưu lượng kế điện từ không nên bị ảnh hưởng bởi độ dẫn điện của chất lỏng, do đó độ dẫn điện của chất lỏng phải giống nhau trên toàn bộ diện tích của lưu lượng kế. Giả sử độ dẫn điện đủ lớn để làm cho trở kháng đầu ra của thành phần chính nhỏ hơn ít nhất hai bậc độ lớn so với trở kháng đầu vào của thành phần thứ cấp. Hơn nữa, những thay đổi đáng kể về độ dẫn điện có thể gây ra lỗi điểm không trong lưu lượng kế điện từ AC. Mặc dù một số người tin rằng loại xung DC không bị ảnh hưởng bởi những thay đổi về độ dẫn điện trên một ngưỡng nhất định (Ginesi và Annarummo, 1994), một nhà sản xuất vẫn giữ quan điểm ngược lại, tin rằng loại AC nên được sử dụng để đo dòng chảy hai chiều, bùn, chất lỏng có độ dẫn điện thấp và dòng chảy không đồng đều với độ dẫn điện thay đổi nhanh. Dù sao thì, sự phát triển liên tục của loại DC sẽ đảm bảo rằng nó cũng phù hợp cho các tình huống trên.

Trở kháng đầu ra của một thành phần có thể được biểu thị gần đúng như sau

R≈1/dσ(Ω)

Trong đó d là đường kính của điện cực và σ là độ dẫn điện.
Trở kháng điển hình của một thiết bị có đường kính điện cực 0,01m có thể thu được từ phương trình (3), như thể hiện trong Bảng 2.

Table2 Output resistance of instrument measuring tube with electrode diameter of 0.01m

Liquid conductivity Resistance
S/m μS/ cm Ω
The best electrolyte About 10² About 10⁶ 1
Seawater About 4 About 4×10⁴ 25
Tap-water About 10⁻² About 10² 10000
Pure water 4×10⁻⁶ 4×10⁻² 25 000 000

Một linh kiện thứ cấp điển hình với trở kháng đầu vào 20 × 10⁶/Ω có thể đạt độ dẫn điện của ba chất lỏng đầu tiên trong Bảng 2, nhưng không thể đạt độ dẫn điện của chất lỏng cuối cùng. Các nhà sản xuất sẽ giới hạn giá trị độ dẫn điện tối thiểu cho các thiết bị có kích thước cụ thể. Ví dụ, đối với điện cực có đường kính 25~100mm, độ dẫn điện có thể chấp nhận được thấp đến 20 μS/cm, nhưng ít nhất một nhà sản xuất có thể cung cấp mức giảm độ dẫn điện là 0,05 μS/cm.

Do sự gián đoạn tính liên tục điện và tính đồng nhất của độ dẫn điện, cũng như tính không chắc chắn của vật thể được đo, sự hiện diện của khí trong chất lỏng sẽ gây ra sai số. Lưu lượng kế nên hoạt động trong điều kiện có thể bỏ qua các yếu tố này.

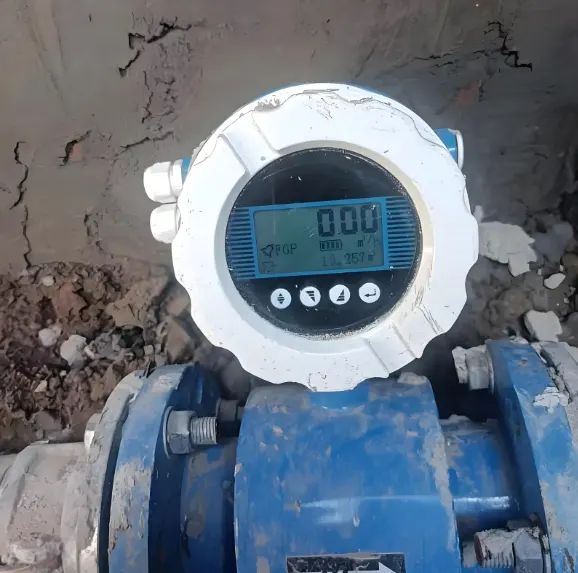

seawater flow rate by magnetic meter
Lưu lượng kế từ đang đo lưu lượng nước biển

Lưu lượng kế điện từ được sử dụng ở đâu?

Lưu lượng kế điện từ được sử dụng rộng rãi trong đo lưu lượng chất lỏng. Thiết bị này rất phù hợp với bất kỳ chất lỏng dẫn điện nào và hầu như luôn thành công trong các ứng dụng của nó. Một chuyên gia công nghiệp từng nói rằng vấn đề duy nhất ông gặp phải là đo đường bột kết tinh, và nguyên nhân thất bại có thể là do sự cố chất lỏng hoặc không tương thích. Nếu được sử dụng để đo dòng chảy hai pha hoặc đa pha, trong đó các thành phần liên tục phải dẫn điện, tín hiệu được tạo ra bởi vận tốc của thành phần đó. Nếu được sử dụng cho kim loại lỏng, nguyên lý vật lý của nó sẽ trở nên phức tạp hơn.

conductive liquid flow meters

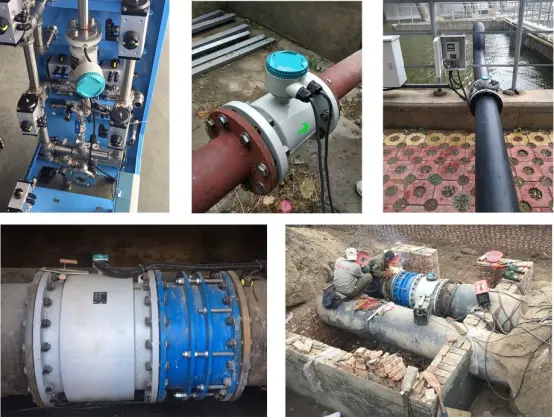

Magmeter rất phù hợp với bất kỳ chất lỏng dẫn điện nào

Ứng dụng của lưu lượng kế điện từ bao gồm chất lỏng nhớt, hóa chất ăn mòn, bùn mài mòn và chất lỏng vận hành có khả năng khởi động và tắt máy, nhưng ống lưu lượng phải đầy (một số nhà sản xuất cung cấp các mẫu có thể đo lưu lượng ống không đầy) và các điện cực không được bị ngắn mạch bởi bọt khí (Ginesi và Annarummo, 1994). Nếu có thể, đường ống đo nên chảy hướng lên trên tại thời điểm này. Nếu đó là đường ống nằm ngang, điện cực phải theo hướng đường kính nằm ngang. Nếu thiết bị được lắp đặt ở vị trí thấp hơn trong đường ống, phải theo dõi khả năng bùn hoặc các chất lỏng khác bám vào các điện cực. Các phụ kiện có độ dẫn điện khác với đặc tính của chất lỏng và có thể tạo thành một lớp dẫn điện một phần để thay đổi đường kính bên trong và chiều dài của thiết bị. Nếu tốc độ của thiết bị được duy trì trên 2 ~ 3 m / s, khả năng lắng đọng sẽ giảm. Các điện cực hình nón cũng có thể làm giảm lắng đọng và có thể sử dụng hệ thống làm sạch điện cực. Các chất lỏng không phải Newton có thể làm thay đổi phản ứng. Bùn chống mài mòn có thể gây mòn lớp lót gần các khúc cua trong đường ống, và việc bảo vệ đường ống có thể giảm thiểu mài mòn. Chất lỏng dùng để làm sạch phải tương thích với chất lỏng làm việc. Phụ gia cũng có thể gây ra độ dẫn điện không đồng đều.

corrosive liquid measurement by Magnetic flow meter
Lưu lượng kế từ đang đo chất lỏng ăn mòn

Công nghệ khuyến khích truyền thông một lần nữa phù hợp hơn để đo lường ứng dụng của bùn mang một lượng lớn khí. Bùn này không đồng đều, với một lượng lớn các hạt rắn có kích thước không đều hoặc có xu hướng tạo thành cục bùn, kèm theo dòng chảy dao động. Khoảng 15% dòng chảy công nghiệp gặp phải tình trạng này, bao gồm cả bột giấy và vữa. Trong các ứng dụng này, công nghệ xung DC đã dần trở thành một lựa chọn quan trọng để thay thế công nghệ AC.

Trong lưu lượng kế mới, hiệu ứng nhiễu tần số vô tuyến (RFI) sẽ bị loại bỏ. Theo hướng dẫn của nhà sản xuất, cáp tín hiệu phải được che chắn và nối đất. Rose và Vass (1995) đã thảo luận về việc ứng dụng công nghệ lưu lượng kế điện từ trong các quy trình công nghiệp phức tạp hơn:
Hóa chất:
· dung dịch axit, kiềm , polyme , kem dưỡng da và cao su
Dược phẩm:
· phun sơn, gia vị, sản phẩm y tế và sức khỏe
Khai thác và khoáng sản:
· bùn quặng sắt, pirit, magnetit, pirit, đồng, nhôm oxit
Đồ ăn và đồ uống:
· bia, nước ngọt, kem đánh răng, sữa, kem, đường, nước trái cây
Nước và chất thải:
· nước, nước thải , nước cống, bùn, dịch tiêu hóa

Wastewater flow measured by magmeter

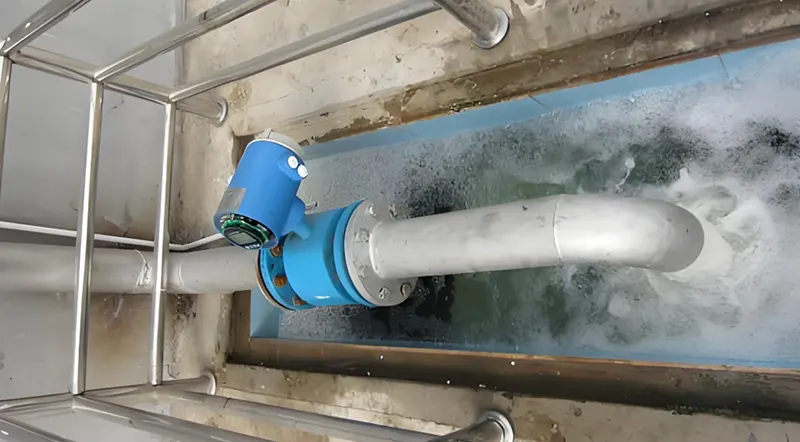

Lưu lượng nước thải được đo bằng máy đo từ trường

Bột giấy và giấy:
· chất lỏng đen trắng, nguyên liệu thô màu nâu, hóa chất tẩy trắng, phụ gia

Nhà máy xử lý nhiên liệu hạt nhân:
·chất lỏng phóng xạ và không phóng xạ (Finlayson, 1992)

Các báo cáo tài liệu gần đây về ứng dụng bao gồm:
·Có thể được sử dụng để giải quyết các vấn đề về dòng chảy bismuth chì lỏng (Kondo và Takahashi, 2005);
·Theo dõi hiệu suất của máy bơm (Anon, 2002);
·Đo lưu lượng bùn bằng điện cực điện dung (Okada và cộng sự, 2003);
·Quan trắc nước thải (Kwietniewski và Mizstka Kruk, 2005);
·Xử lý rác thải liên tục: ống lọc, ống thổi và ống tái chế (Okada và Nishimura, 2000);
·Lưu lượng khoan (Arnold và Molz, 2000);
·Đo chính xác sản lượng alkyl hóa và axit sunfuric (Dunn et al., 2003).

Đối với danh sách này, xỉ, xi măng, bùn (chất mài mòn), thuốc thử nạp lò và các ứng dụng đặc biệt như tốc độ cực thấp, vận chuyển giao dịch, chất lỏng có dấu vết hơi nước, chất lỏng lò cao, trộn và chất lỏng ăn mòn cũng có thể cần được thêm vào.

Trong điều kiện đo tần số cao (120 phép đo mỗi giây), lưu lượng kế AC có thể đo lưu lượng xung của máy bơm.

Một số nhà sản xuất cung cấp lưu lượng kế điện từ với kích thước từ 2~25mm để đo sữa. Các nhà sản xuất cũng cung cấp thiết bị đo có kích thước riêng để sử dụng trong các sản phẩm vệ sinh và hóa chất hàng ngày, có thể được sử dụng trong quy trình sản xuất hàng loạt tốc độ cao với độ lặp lại lên đến 0,2%.

Ưu điểm của việc sử dụng lưu lượng kế điện từ là gì?

1. Lý thuyết cho rằng đáp ứng của lưu lượng kế điện từ là tuyến tính (ngoại trừ ảnh hưởng của các phân bố vận tốc dòng chảy khác nhau), và lý do duy nhất khiến thiết bị không thể hiển thị lưu lượng bằng không là do độ trôi bằng không. Đây là một trong số ít thiết bị có thể đạt được chức năng như vậy, nhưng nó cũng đã bị đánh giá không công bằng vì vẫn có thể quan sát được độ trôi bằng không. Các thiết kế hiện đại thường sử dụng phương pháp cắt bớt phạm vi lưu lượng thấp để tránh vấn đề này.

2. Dòng chảy không ngừng là giá trị nhất, đặc biệt khi chất lỏng có chứa chất rắn hoặc khi đi qua chướng ngại vật có thể làm hỏng kênh dòng chảy.

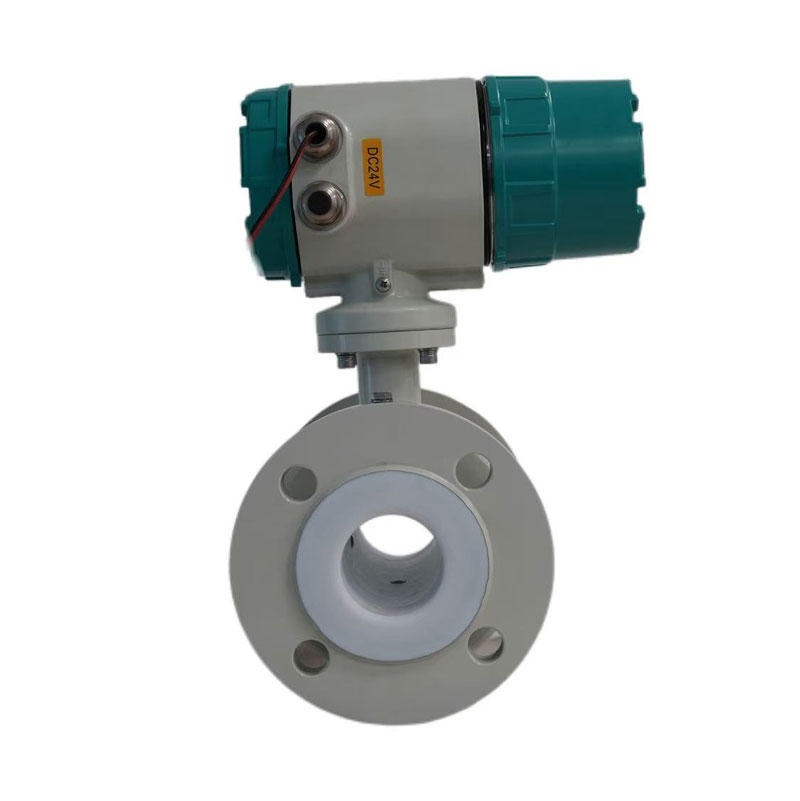

Full bore design Magnetic flow meter
Lưu lượng kế từ tính Thiết kế toàn bộ lỗ đảm bảo dòng chảy không ngừng

3. Không có bộ phận nào có thể di chuyển được.

4. Độ nhạy của các thành phần đường ống thượng nguồn tương đương với các lưu lượng kế khác, chỉ yếu hơn lưu lượng kế thể tích, lưu lượng kế Coriolis hoặc lưu lượng kế siêu âm có hai hoặc nhiều chùm âm thanh.

Nhược điểm của việc sử dụng lưu lượng kế điện từ là gì?

Nhược điểm chính của nó là chỉ đo được chất lỏng dẫn điện. Mặc dù phòng thí nghiệm đã có thiết kế cho chất lỏng không dẫn điện (dầu máy biến áp hoặc dầu diesel), nhưng chỉ có một hoặc hai thiết kế thương mại được thử nghiệm trong lĩnh vực này.

Trong một thời gian, một số người cho rằng độ nhạy với nhiễu loạn thượng nguồn là một điểm yếu, nhưng điều này có thể là một trong những điểm mạnh của nó. So với lưu lượng kế điện từ, chỉ một số ít lưu lượng kế ít bị ảnh hưởng bởi sự phân bố vận tốc dòng chảy thượng nguồn trong quá trình vận hành. Một nhược điểm thường được đề cập khác là độ trôi bằng 0, vì các thiết kế ban đầu được phát hiện là tạo ra sai số đáng kể ở lưu lượng cực thấp. Một lần nữa, cần lưu ý rằng không có lưu lượng kế nào có thể được sử dụng ngoài phạm vi hoặc ở lưu lượng thấp hơn mức có thể. Trên thực tế, ít nhất một lưu lượng kế điện từ thương mại tuyên bố tỷ lệ phạm vi là 1000:1.
