Máy phát áp suất thủy tĩnh để đo mức chất lỏng

Trong lĩnh vực quy trình công nghiệp và lưu trữ chất lỏng, việc đo mức chất lỏng chính xác là rất quan trọng đối với hiệu quả hoạt động và an toàn. Một công nghệ đã trở nên nổi bật trong lĩnh vực này là bộ truyền tín hiệu mức thủy tĩnh. Bằng cách tận dụng các nguyên lý cơ bản của vật lý và cơ học chất lỏng, bộ truyền tín hiệu áp suất thủy tĩnh cung cấp một giải pháp đáng tin cậy và tiết kiệm chi phí để đo mức chất lỏng trong nhiều ứng dụng khác nhau.

Xem tất cả Các loại bộ truyền áp suất >>

Hiểu rõ nguyên lý hoạt động của các thiết bị đo mức thủy tĩnh.

Cảm biến đo mức thủy tĩnh là công cụ đáng tin cậy trong việc đo mức chất lỏng. Nguyên lý hoạt động của chúng dựa trên mối quan hệ giữa áp suất và độ sâu chất lỏng trong bình chứa. Mối quan hệ này được thể hiện ngắn gọn bằng công thức áp suất thủy tĩnh:

P = ρ × g × h

Ở đâu:
P là giá trị đo áp suất.
ρ biểu thị mật độ của chất lỏng
g biểu thị gia tốc trọng trường.
h biểu thị chiều cao hoặc mực chất lỏng.

Công thức này nhấn mạnh mối quan hệ tỷ lệ thuận trực tiếp giữa phép đo áp suất và mực chất lỏng, với giả định rằng mật độ và trọng lực của chất lỏng không đổi. Do đó, các cảm biến đo mức thủy tĩnh có thể đo chính xác chiều cao chất lỏng miễn là mật độ và trọng lực của chất lỏng không thay đổi. Điều quan trọng cần lưu ý là các cảm biến này hoạt động hiệu quả nhất khi vận hành trong điều kiện khí quyển và trong các bể chứa có lỗ thông hơi hơn là các bể kín.

Các yếu tố cần cân nhắc khi lắp đặt cảm biến mực nước thủy tĩnh

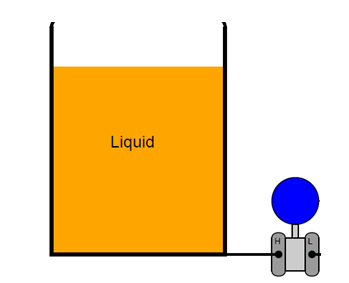

Khi lắp đặt bộ truyền tín hiệu mức thủy tĩnh, vị trí đặt rất quan trọng để đạt độ chính xác tối ưu. Lý tưởng nhất, bộ truyền tín hiệu được đặt ở đáy bể để trực tiếp cảm nhận áp suất do cột chất lỏng tác động. Tuy nhiên, trong những trường hợp khó lắp đặt ở đáy bể, cảm biến mức thủy tĩnh cáp dòng SHLT02 cung cấp một giải pháp thay thế linh hoạt. Loại bộ truyền tín hiệu mức này được lắp đặt ở phía trên bể, và cáp cùng với cảm biến được nhúng vào chất lỏng, tiếp xúc với đáy bể. Cách tiếp cận này đảm bảo độ chính xác cao. đo áp suất ngay cả trong những tình huống lắp đặt khó khăn.

Ưu điểm và nhược điểm của cảm biến đo mức thủy tĩnh

Ưu điểm:
↗ Hiệu quả về chi phí: Cảm biến mức thủy tĩnh cung cấp giải pháp tiết kiệm chi phí cho việc đo mức chất lỏng, giúp chúng dễ tiếp cận với nhiều ngành công nghiệp và ứng dụng khác nhau.
↗ Lắp đặt và bảo trì dễ dàng: Quá trình lắp đặt tương đối đơn giản và việc bảo trì định kỳ được giảm thiểu tối đa, góp phần vào hiệu quả hoạt động tổng thể.
↗ Độ chính xác: Cảm biến đo mức thủy tĩnh cung cấp các phép đo mức chính xác, do đó phù hợp với các ứng dụng mà độ chính xác là tối quan trọng.
Nhược điểm:
↗ Chỉ hoạt động trong điều kiện khí quyển: Các cảm biến đo mức này phù hợp nhất với điều kiện áp suất khí quyển. Sự thay đổi áp suất do biến đổi thời tiết hoặc độ cao có thể ảnh hưởng đến độ chính xác của phép đo.
↗ Phụ thuộc vào các đặc tính chất lỏng không đổi: Để duy trì độ chính xác, mật độ và trọng lực của chất lỏng phải không đổi. Bất kỳ sự thay đổi nào cũng có thể dẫn đến đo mức không chính xác.
↗ Chỉ dùng để đo mức chất lỏng: Bộ truyền áp suất thủy tĩnh được thiết kế để đo mức chất lỏng. Chúng không phù hợp để đo mức chất rắn.

Phần kết luận

Cảm biến mức thủy tĩnh đã khẳng định vị thế của mình như một giải pháp đáng tin cậy và tiết kiệm chi phí cho việc đo mức chất lỏng. Bằng cách tận dụng nguyên lý áp suất thủy tĩnh, các cảm biến này cung cấp các kết quả đo chính xác, đáp ứng nhiều ứng dụng công nghiệp khác nhau. Mặc dù có những hạn chế như chỉ hoạt động trong điều kiện khí quyển và chỉ phù hợp để đo mức chất lỏng, chúng vẫn là lựa chọn phổ biến nhờ giá cả phải chăng, dễ lắp đặt và độ chính xác cao. Khi công nghệ phát triển, chúng ta có thể kỳ vọng những cải tiến trong các cảm biến này, mở rộng phạm vi ứng dụng và khắc phục một số hạn chế hiện tại của chúng.
